厨卫间同层排水系统

■同层排水原理及优点

同层定义简单的说就是指同一层或本层。

同层排水是指卫生间内卫生器具排水管（排污横管和水支管)均不穿越楼板进入他户。

优点:易打扫、超静音冲水效果、节省装修成本、系统节水、系统整体防臭、节省使用空间。

■同层排水设计依据

住宅排水管道同层布置设计的依据是:《住宅设计规范》(GB50096-1999)6.1.6条规定:住宅的污水排水横管宜设在本层套内。

《建筑给水排水设计规范》(GB50015-2003)4.3.8条规定:下列情况下卫生器具排水横支管应设置同层排水:

1、住宅卫生间的卫生器具排水管要求不穿越楼板进入他户时。

2、按本规范第4.3.3A~4.3.6条的规定受条件限制时。

《健康住宅建设技术要点》(2004年版）2.7.4条规定:排水支管应以本户为界。

※以上条文用语中有的用“宜”，有的是用“应”。但都表达了同一个概念，

住宅卫生间排水设计要采用同层排水。

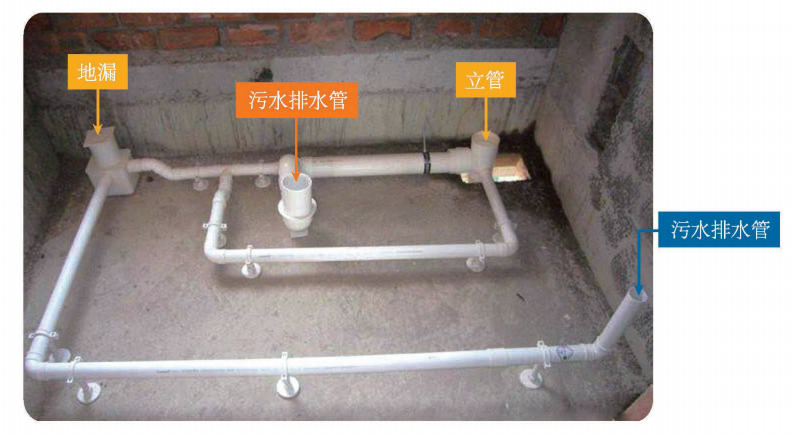

■同层排水系统安装示意图

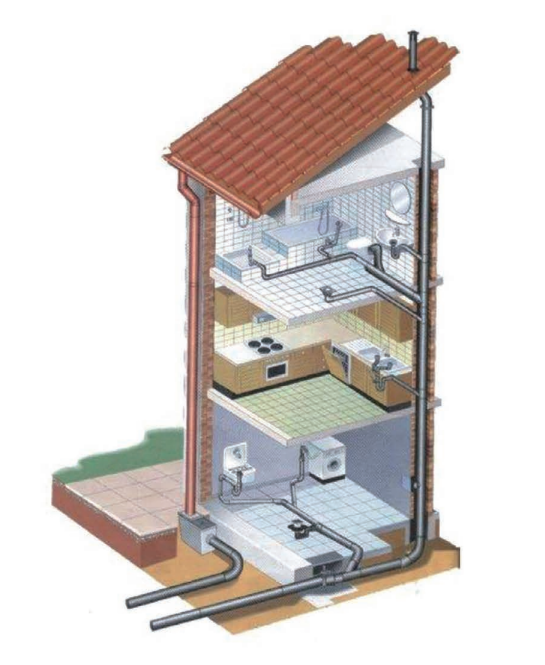

■同层排水管道布置示意图

将雨水综合利用系统与同层排水系统结合，以雨水综合利用系统为起点，设计完整的管道系统，研发适合用中水、雨水等非传统洁净水源进行排水的同层排水系统,采用雨水冲厕系统技术，以提高节能节水的范围。

同层排水系统具有施工方便、布局灵活、节约用水、降低噪音、产权分明、节约空间、无卫生死角、洁净美观等多种优点，能解决跨层维修护较难的问题，能有效结合非传统水源冲厕。

为保证隐蔽安装的安全性、耐久性、所选用的材料多数为专用的管材、管件、隐蔽式水箱。同层排水系统通常在项目建设的初期就需要紧密的配合设计，结合专业的水力计算知识、项目的实际情况及相关方案的要求进行系统方案深化。

■雨水综合利用系统
